一、簡介

河南騰達消防安全設備有限公司生產的室外地上消火栓按用途可分為普通型（SS） 和特殊型。特殊型分為泡沫型（P）和防撞調壓型（FT）。

普通型（SS）

室外地上消火栓主要由法蘭彎管、閥體、栓體、KWS 接口、消防 專用扳手、閥桿、自動泄水閥等組成。具有自動排泄栓體內余水、防凍功能。廣泛應 用于市政工程、各行業企事業單位，是消防滅火及園林綠化的主要供水設施。

泡沫型（SSP）室外地上消火栓閥桿及聯接銷采用不銹鋼件，適合裝備于石油、 化工企業,煉油廠、儲油罐區、飛機庫、油田、碼頭等場所，是安裝在泡沫混合液管 線上向泡沫噴射設備供給泡沫混合液的一種專用連接設備，適用于泡沫消防管網系 統。

防撞調壓型（FT）室外地上消火栓在普通型消火栓的基礎上增加了調壓組件、 防撞組件，具有自動排泄栓體內余水、防凍、防撞、調壓等功能。尤為適用于石油、 化工、糧食儲存及木材加工、以及輕紡、港口碼頭、機場、倉儲庫區等等各級各類防 火單位，更可放心的用于北方寒冷地區。是消防滅火用的主要供水設施，以海水或 工業廢水作為消防供水的單位選擇。

二、主要性能特點

1、防凍：消火栓在結構上采用自動泄水裝置。自動泄水裝置可根據栓體內水壓 的大小實現自動封水、排水功能。消火栓開啟時，水壓不小于 0.1MPa 時泄水裝置自 動封閉；消火栓關閉后，泄水裝置自動開啟，排放余水。

2、防撞：消火栓在結構上采用防撞組件，同時采用彈簧封閉式排水口，實現 正壓密封。消火栓受到撞擊后，在管網壓力下，閥頭立即關閉，保證管網內水流不產 生泄漏，不影響同管線其它消火栓的正常使用。防撞組件斷裂時，栓體及閥體不受損 壞。消火栓被撞斷后，可立即帶壓維修進。

3、調壓：消火栓在結構上采用自動調壓裝 置。消火栓開啟時，自動調壓裝置分段開啟，通過 調整消火栓的開啟高度調節不同的水流截面，實 現精確調壓的目的。當進水口壓力在 1.2MPa 時， 實現出水口壓力在 0.3MPa～1.0MPa 之間可調。

三、消火栓與管路配對法蘭示意圖（下圖）

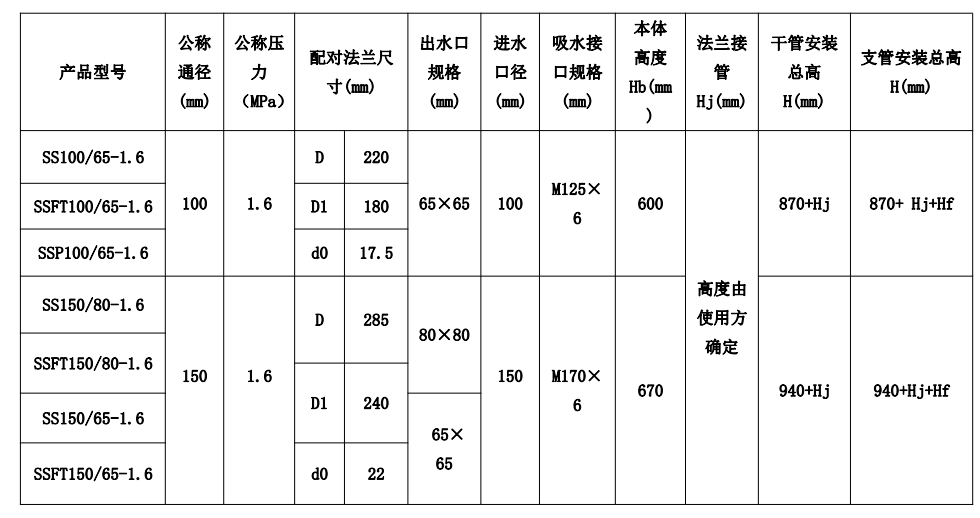

四、主要結構參數

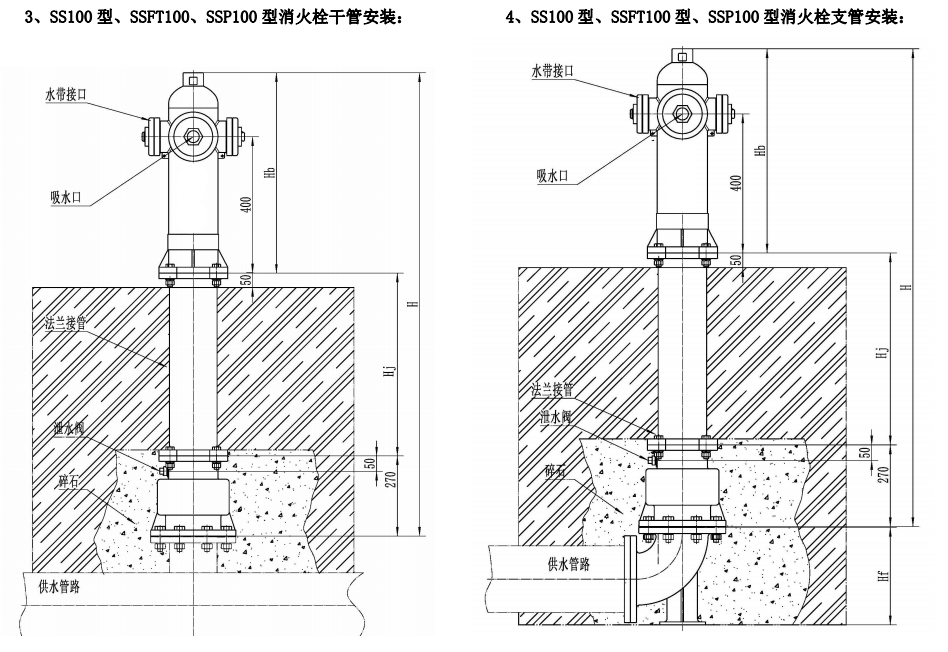

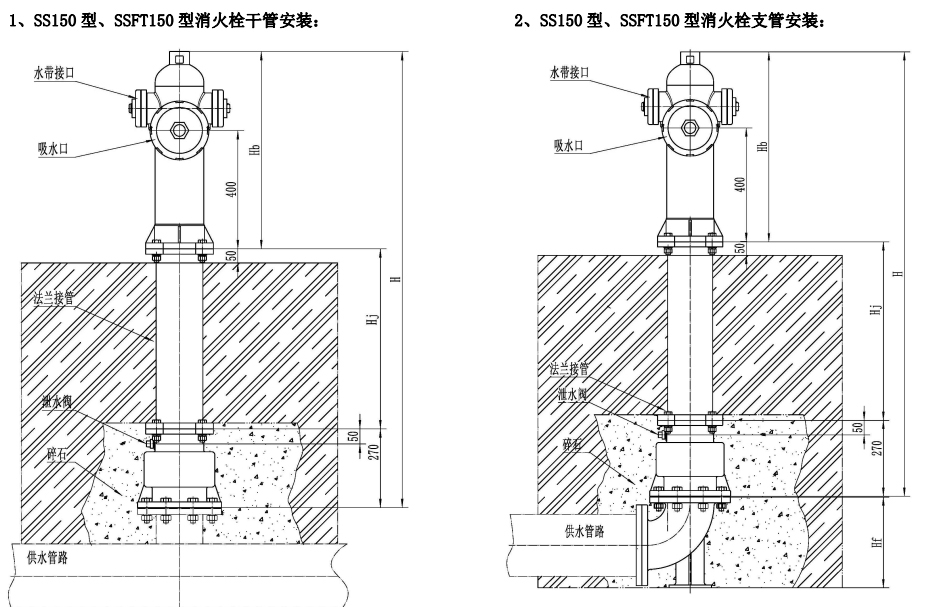

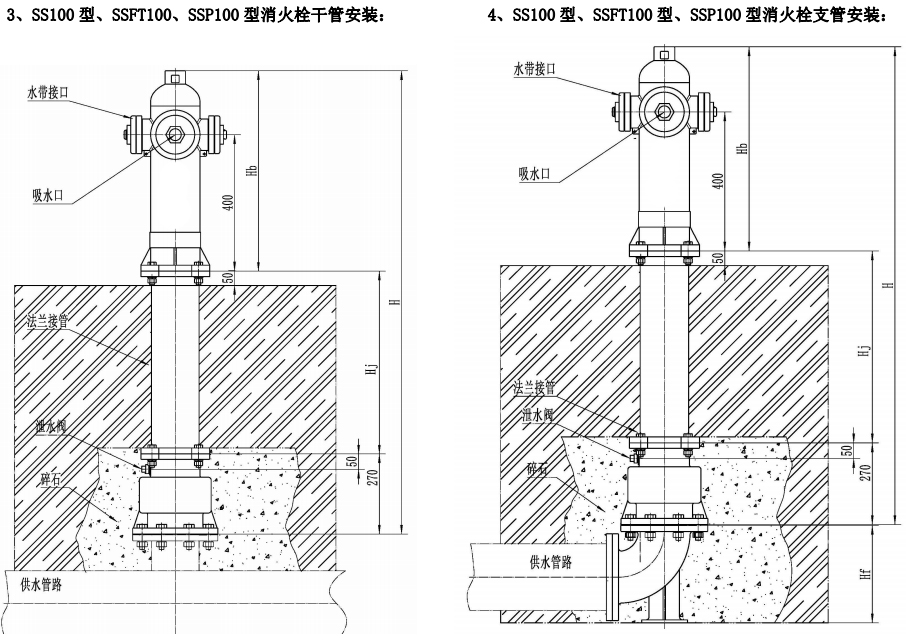

五、室外地上消火栓安裝示意圖

六、選型

1、根據消防工程項目設計要求和規范及 13S201《室外消火栓及消防水鶴安裝》 圖集，選擇地上消火栓型號規格；按照使用環境和地區的不同，確定凍土層深度， 根據消火栓安裝示意圖，確定地上消火栓總高度尺寸。

2、按實際需要采用支管安裝方式或干管安裝方式，其連接尺寸不變。

七、安裝

1、收到消火栓后，拆除包裝，查看外觀是否損壞，泄水閥有無堵漏。

2、在已安裝的管路法蘭上放置一個標準膠墊，用螺栓將消火栓與法蘭緊固聯 接，吸水口應面對馬路。

3、進行壓力密封試驗，開啟、關閉及自動排水試驗。

4、在排水口四周放置一定數量的碎石；碎石上到法蘭上端，下至管路底部， 四周約 500mm——700mm 圓內，碎石直徑約 20——40mm，以吸滲腔內余水及防止排 水孔堵塞。

5、地面至碎石間用回填土填滿夯實。

6、安裝注意事項：

a、螺栓連接時，應對稱擰緊螺栓，以保證各螺栓受力均勻。

b、消火栓的開關扳手位于操作者的右手位置，人正面對保護區，便于人員操 作。

c、安裝前后必須清理管道，如管道內有雜物時應及時清理，否則將影響消火 栓的密封性。

八、使用操作

1、將消火栓扳手套在開關扳頭上，逆時針方向用手推其手柄即可開啟，當旋 轉約 4～5 周后，即可達到開啟狀態，隨之自動泄水閥自動關閉密封。

2、順時針方向用手推其手柄，使扳手回原位，即完全關閉消火栓，此時自動 泄水閥自動打開，排除消火栓腔體內余水。 6

3、在開啟或關閉時注意事項：

a、開或關到極限位置時（開啟旋轉 4～5 周，關回到原位且扳不動時）無需 再用大力，否則易損壞機構。

b、注意控制開啟高度，應以達到所配套使用的消防設備規定出口工作壓力為 準。

4 使用時注意事項： 地上式室外消火栓，吸水口供應消防車吸水用，雙水帶接口連接水帶后放水 滅火用。當使用吸水口出水時，必須將兩個水帶接口的出水口關閉，防止?jié)B漏并 影響水流壓力。

九、維護保養

1、不定期檢查消火栓是否在關閉位置，是否有滲水現象。

2、為使設備長期處于良好狀態，應每年對消火栓內部進行一次清洗，檢查閥 頭、閥座密封情況，橡膠件有無老化，發現問及時更換。

3、每月或重大節日前，必須對消火栓進行一次檢查，檢查時開啟大小悶蓋， 清除污物，觀察悶蓋內密封墊是否完好，油漆剝落應補修；

4、檢查并清除消火栓附近的障礙物；

5、消火栓通常情況下是關閉的，開啟應用專用扳手，每次使用完之后，應用 排水閥將余水排盡，以防凍壞傷害栓體，特別是嚴冬時更應注意防寒，將消火栓 關閉，防止凍裂栓體；

6、注意關閉消火栓時，若關閉不嚴，應反復旋松幾次，用清水沖洗后再關閉， 嚴禁硬性關閉，損壞栓體部件。

十、配件

1、消火栓專用扳手。

2、泄水閥保護彎頭。

3、專用法蘭墊片。
