一、概述

平衡式泡沫比例混合裝置是國內比較**的大型泡沫滅火裝設備，我公司生產的PHP系列平衡式泡沫比例混合裝置，執行國家標準GB20031-2005《泡沫滅火系統及部件通用技術條件》進行生產，工藝**，質量穩定，使用范圍廣，該系統主要適用于大型石油化工的罐區、碼頭、機場（庫）、海上石油平臺等重要火災危險場合。

平衡式泡沫比例混合裝置是向泡沫消防系統提供泡沫混合液的新型泡沫滅火裝置，其泡沫液可在系統工作過程中進行補充，儲液量更大、可靠性更高，能連續向系統供給泡沫混合液,極大地提高系統的滅火能力，而且因為采用常壓無囊泡沫液儲罐儲存泡沫液，所有避免了膠囊破裂的危險，降低了維護費用，同時減少了壓力容器的造價，使裝置具有極高的性價比，更好地滿足現代大型泡沫消防工程的需求。

平衡式泡沫比例混合裝置主要特點：

1、平衡閥動態調節進入泡沫比例混合器的泡沫液量，保證了精確的混合比；

2、采用耐腐蝕的不銹鋼或青銅材質的泡沫液齒輪泵供給泡沫液，使得泡沫混合液工作壓力和流量有較大的適應范圍，不會因泡沫液的腐蝕而銹死；

3、常壓、無囊不銹鋼或玻璃鋼、聚乙烯材質的泡沫液儲罐，維護簡便，可靠性高；

4、呼吸閥維持泡沫液儲罐內外壓力平衡；

5、安全閥緊急泄壓保證裝置管路安全；

6、裝置適用于目前**泡沫滅火劑（蛋白、氟蛋白、水成膜等）；

7、滅火過程中可以隨時添加泡沫液，能更好的滿足現代大型泡沫消防工程的需求；

8、本裝置可按用戶要求采用手動控制或全自動控制（遠程控制、遠程監視等）進行操作，可靠性更強。

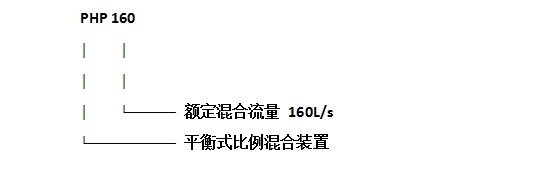

型號的解說：   例如：

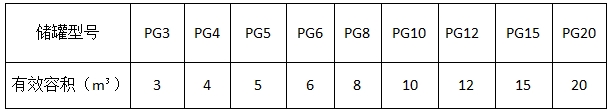

二、平衡式泡沫比例混合裝置所配用的泡沫貯罐規格見下表：

                                                                                   單位 ：m3

注：可按用戶要求制作立式或臥式的泡沫液貯罐，材質按要求可選用卜秀芳、玻璃鋼或聚乙烯等材質。

平衡式泡沫比例混合裝置動作程序如下：

圖二 裝置動作程序方框圖

由水泵提供的壓力水在流經泡沫比例混合器時，泡沫泵將儲存在常壓容器內的泡沫液注入裝置管路，經泄壓/持壓閥和平衡閥的調壓平衡后，適量的泡沫液與壓力水按比例自動混合成泡沫混合液。泡沫混合液被輸送至泡沫產生器、泡沫槍、泡沫炮或其它泡沫噴射設備，產生空氣泡沫撲救甲、乙、丙類液體火災。

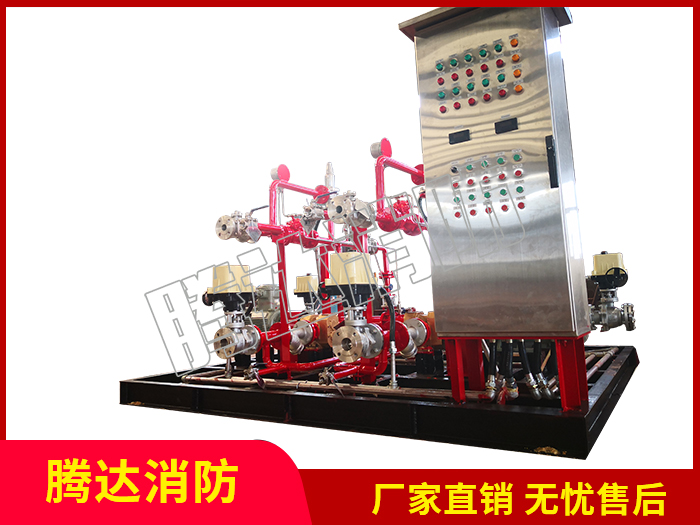

1、結構組成

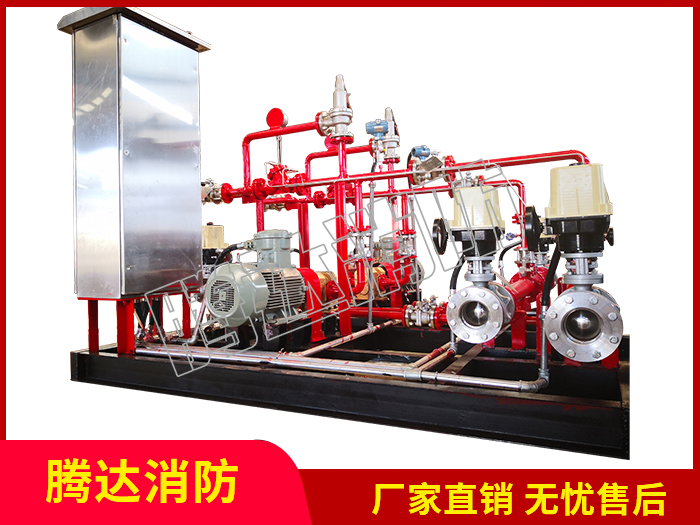

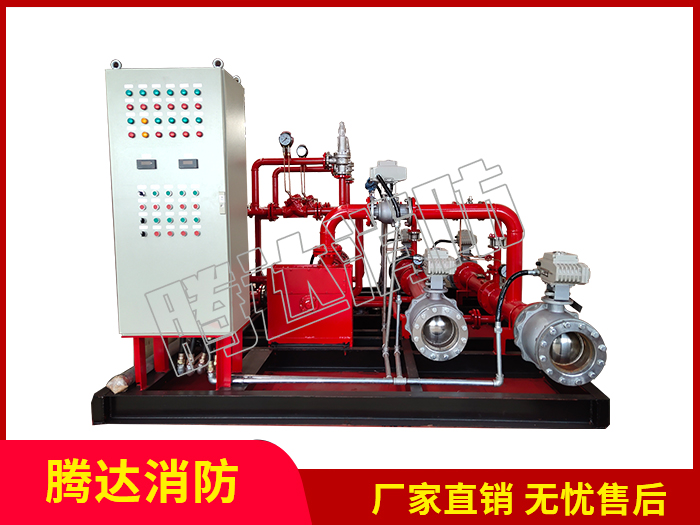

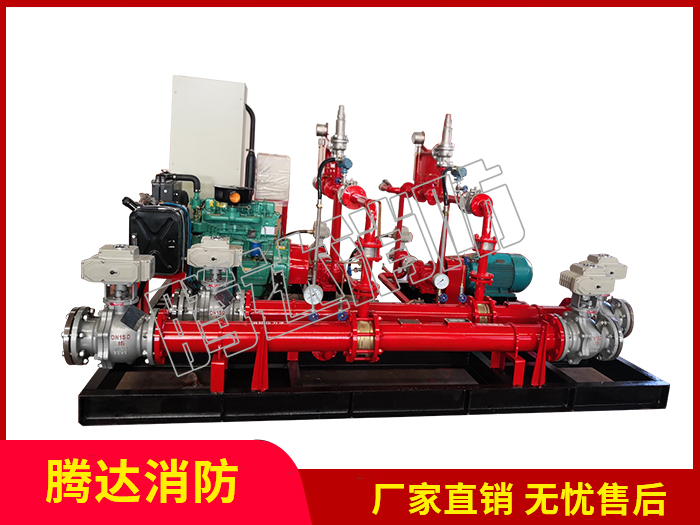

平衡式泡沫比例混合裝置主要由常壓泡沫液儲罐、平衡閥、安全閥、泡沫比例混合器、泡沫泵、泡沫泵控制柜、支架及管道附件等集成為一體，結構緊湊。

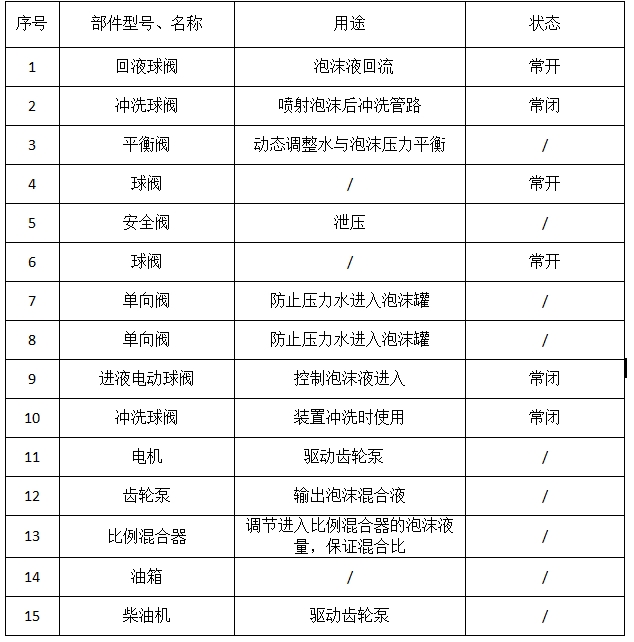

各組成部件及用途如表二：

表二

2、主要部件說明：

1）常壓泡沫液儲罐

圖四　常壓泡沫液儲罐外形圖

如圖四外形尺寸,常壓泡沫液儲罐采用臥式不銹鋼罐。采用回轉拱蓋快開不銹鋼人孔，維護方便、快捷。如遇特殊情況可以打開人孔，快速大量添加泡沫液，應對突發大型火災。

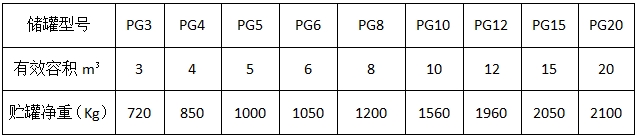

泡沫液貯罐規格表

表三

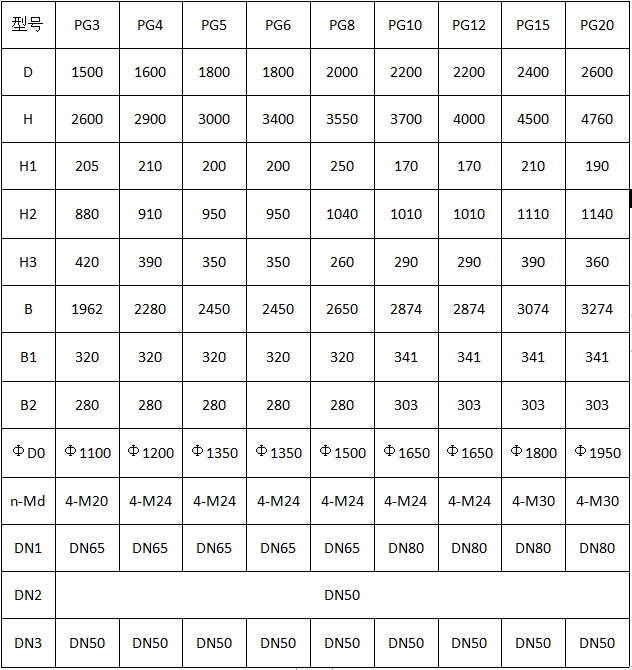

PG系列安裝尺寸表：

表四

2）泡沫液截止閥

選用手動/電動一體化球閥，可手動開閉，也可由控制柜實現自動控制開、閉。

3）泡沫泵

采用高性能的齒輪泵，其具有平坦的流量－壓力性能曲線，且出口壓力由背壓決定的特點。因此，泡沫泵輸出的泡沫液壓力隨系統壓力變化而改變，減輕了泄壓/持壓閥及壓力平衡閥應該調節的壓差，從而提高壓力平衡的精度。另外與同級別離心泵相比較還具有能自吸，不會氣塞，能產生高的排出壓力，運轉速度低，減小了液體的攪動與剪切，體積小巧等優點。

4）平衡閥

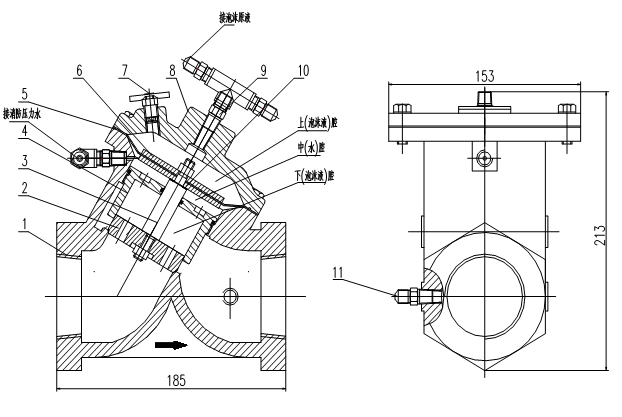

圖五　平衡閥結構及外形

1、 閥體； 2、活塞；3、活塞桿；4、活塞螺套；5、隔膜；6、壓板；7、排氣組件；

8、閥蓋； 9、接頭；10、墊片； 11、1/4接頭

如圖五，當消防水的壓力增高時，平衡閥中（水）腔壓力增高，閥內活塞開度自動增大，閥門壓降減小，進入平衡閥上腔的泡沫原液壓力升高，直到平衡；當消防水的壓力降低時，平衡閥中（水）腔壓力降低，閥內活塞開度自動減小，閥門壓降增大，進入平衡閥上腔的泡沫原液壓力降低，直到平衡。由于工作時水壓始終存在波動甚至突然的變化，所以平衡閥處于動態平衡狀態，使得適量的泡沫液和水進入比例混合器，形成泡沫混合液。

5）泡沫比例混合器

圖六　泡沫比例混合器結構圖

采用泡沫比例混合器,其作用：將水和泡沫液按規定比例混合，輸出泡沫混合液（外形見圖六）。

6）安全閥

裝置管路采用A21W-25P安全閥保護，當裝置管路壓力超過壓力1.05-1.1倍時安全閥自動打開泄壓，當管路內壓力下降至工作壓力時，安全閥關閉。

三、安裝、調試與使用

１） PHP平衡式泡沫比例混合裝置的安裝依GB50281-98《泡沫滅火系統施工及驗收規范》中的有關規定執行，外形尺寸見圖三。

２）泡沫液儲罐的底座應與基礎用地腳螺栓固定住。安裝位置和高度應符合設計要求，具體尺寸見圖四和表三；當工程規范無規定時，泡沫液儲罐四周應留有不小于700mm的通道，泡沫液儲罐頂部至樓板或梁底的距離不得小于1000mm。

３）該裝置宜安裝在室內，避免日曬雨淋，并注意防高溫和防凍。

４）裝置使用過程如下：

a)消防水泵啟動；

b)泡沫泵啟動，泡沫液截止閥開啟；

c)延遲３０秒，泡沫泵動作；

d)滅火；

e)泡沫泵、水泵關閉；

f)泡沫液截止閥關閉。

5）裝置各排液、排渣口處應設置地漏，使排出物分別流入地下水道，以免溢出污損環境。

6）裝置安裝完畢后，應按GB50281-98《泡沫滅火系統施工及驗收規范》中3.3條的有關規定作強度和嚴密性檢測。

四、維護與保養

1）維護保養和管理人員應熟悉平衡式泡沫比例混合裝置的原理、性能和操作要求。

2）本裝置的維護保養和管理按GB50281-98《泡沫滅火系統施工及驗收規范》中的有關規定執行。

3）為使裝置處于良好的備用狀態，本裝置需定期進行維護檢查，并做好檢查記錄。

4）本裝置每年在系統中至少要運行一次，檢查裝置上各閥門、管道及附件應完好無損。

5）本裝置上的呼吸閥應按期進行校驗。

6）每季度應對泡沫裝置上的壓力表、閥門、管道及附件進行外觀檢查，應完好無損。

7）各主要閥門應定期（每月不少于一次）做啟閉檢測，防止膠著、自鎖。

8）每次使用完后，須用淡水將管道內沖洗干凈，需要時表面要進行補漆防腐處理。

9）利用管道上的沖洗口，可對泡沫液管道進行清洗。

10）每次裝置使用后，關閉儲罐泡沫液截止閥，用清水通過沖洗口沖洗管路，防止銹蝕。

11）根據灌裝的泡沫液供應商質保要求，應定期對罐內儲存的泡沫液進行抽樣檢驗。

12）定期更換過期泡沫液，徹底沖洗泡沫液儲罐及管道附件，重新添加新液。

13）泡沫罐應避免陽光照射，并儲存在溫度變化較小的場所。

五、注意事項

1）裝置焊有專用吊耳，供運輸、安裝時起吊用，不得以裝置上管道或其它附件做吊耳，起吊時避免碰撞，以免造成各管路零件位移、滲漏。

2）裝置使用前須先檢查各接管及連接法蘭是否緊固，各種閥門是否處于備用關閉狀態。

3）裝置使用前須詳細閱讀產品使用說明書，使用時嚴格按本說明書操作。

4）系統投入使用時，儲罐內應按滅火系統設計用量充裝泡沫液。

5）在使用、維護中發現異常情況應及時通知本公司，本公司將根據情況進行技術指導或現場處理。
