用 途

空氣泡沫鉤管是一種移動式泡沫滅火設備，用以產生和噴射空氣泡沫，撲救沒有固定泡沫滅火裝置的地下，半地下和小型油罐的油類和汽油火災。

結構原理

空氣泡沫鉤管（圖 1）由鉤管、空氣泡沫產生器 2 個部分組成。

鉤管其上部有彎形噴管，用以鉤在著火的油罐壁上，向罐內噴射泡沫。齊下端為空氣泡沫產生器，裝有 65 毫米管牙接扣，用水帶連接、輸送空氣泡沫混合液。

空氣泡沫產生器，由空氣管（1），65 毫米管牙接扣（2），孔板（3），三個另件組成。

當混合液流過空氣管時，在孔板上部周圍形成負壓（真空），這時，由空氣孔吸入大量的空氣和混合液混合，經過錐管逐漸擴散，形成良好的空氣泡沫，并從彎形噴管噴出，撲救火災。

每只空氣泡沫鉤管上，都有產品標牌，注明產品名稱、型號、規格、編號、制造日期和廠名。

使用說明

使用本產品時，應具備泡沫消防車或裝有空氣泡沫混合器的消防泵。

1. 當油罐失火時，用水帶接通消防泵與空氣泡沫鉤管。

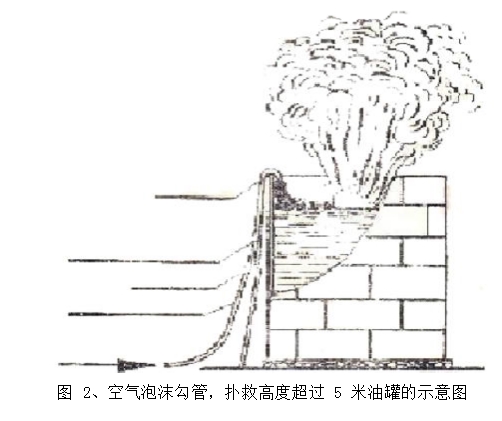

2. 撲救高度超過 5 米的油罐火災時，應將空氣泡沫管栓裝在拉梯上，并將

其升高，使噴口超過灌口高度后，緊靠罐壁；撲救地下或半地下油罐火災時，應將空氣泡沫鉤管移近油罐放在便于鉤掛的地方。

3. 待消防泵正常供水后，講水壓調整到空氣泡沫鉤管的工作壓力 5 公斤/厘米2（也可以在 3－5 公斤/厘米2壓力范圍使用，但混合量和空氣泡沫量相應變化）。

4. 開啟控制空氣泡沫產生器進水和吸液管路得閥門。

5. 將空氣泡沫混合器的調節閥指針撥在“16”位置的泡沫混合液量示數上。

（對于 3%泡沫液應在“8”的位置上）。

6. 待彎型噴管正常噴射泡沫后，將空氣泡沫鉤管在油罐上。

7. 本產品對于 3%型和 6%型的普通空氣泡沫液和氟蛋白泡沫均適用。

維護保養

1. 空氣泡沫鉤管的另件應經常保持完整，放置在便于取用的地方，并防止被笨重物件碰壓。

2. 每次使用后，應檢查空氣泡沫鉤管內外漆層，若有脫落，應重新涂刷防水漆，防止銹蝕。
