PH 系列空氣泡沫比例混合器拾空氣泡沫滅火系統中吸取、輸送空氣泡沫液得一種設備。用以安裝在消防車或消防泵組的泡沫系統中，根據配用得空氣泡沫產生和噴射設備不同的混合液量要求，按比例吸取空氣泡沫液，并送至消防水泵進水管仲使之與水混合形成混合液而后消防水泵將混合液送至空氣泡沫產生和噴射設備。

結構及使用

1、空氣泡沫比例混合器拾環泵式（又稱負壓式）比例混合器，有調節手柄 1， 指示牌 2，調節閥 3，混合室 4，擴散管 5 等件組成（見圖 1）。

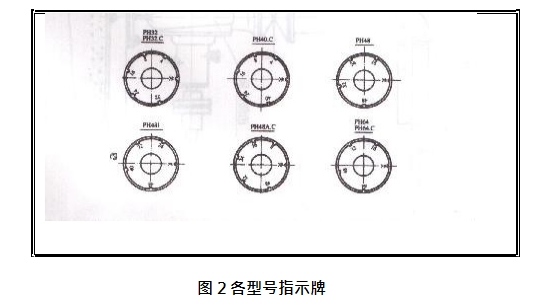

2、調節閥上有指示牌，指示牌上相應標有 4、8、16、24、32……等混合液量示數（見圖 2）。

3、每只產品上都有產品標牌，其上著名產品產稱、注冊商標、型號、規格、編號和廠名。在其型號后加注“C”字母的均為船用產品。船用產品與陸用產品的區別是采用耐海水腐蝕的材料制成，因此也適用于陸用。

4、該系列產品中PH48A.C 型適用3%型空氣泡沫液，其余均適用6%型空氣泡沫液。

5、空氣泡沫比例混合器進口工作壓力大小，取決于滿足所配用的空氣泡沫產生和噴射設備的標定工作壓力而定。在這種情況下，空氣泡沫液與水按規定正常比例混合。如果配用的空氣泡沫產生和噴射設備的壓力為非標定工作壓力而引起流量變化時，混合器吸取，輸送的空氣泡沫液量仍保持不變，因而空氣泡沫液與水的比例將發生變化。

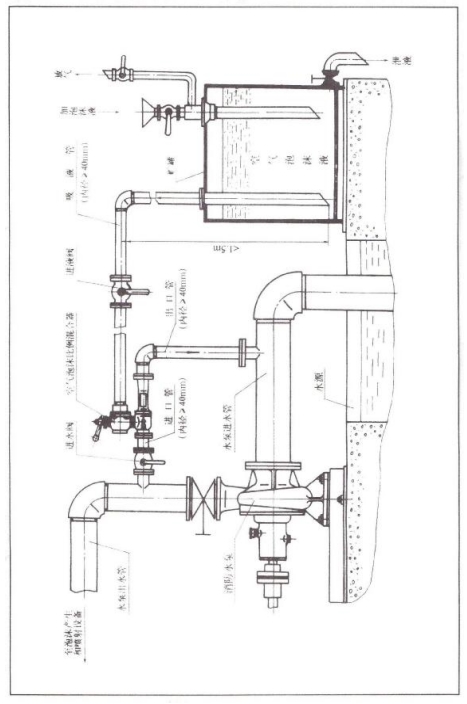

6、混合器的混合室上鑄有箭頭，表示流向。安裝時箭尾端進口管應與水泵出水管連接，箭頭端出口管應與水泵進水管接通，吸液口與泡沫液貯罐接通（見圖 3）.

7、調節手柄平時指示在“關”的位置上。進水閥和進液閥開啟后，只要把調節手柄扳道所需要的指示數值上即可。

8、每次使用后關閉進液閥，用清水將混合器及管道沖洗干凈后將進水閥關閉， 而后再將調節手柄扳到“關”的位置上。

9、平時應經常檢查進水閥、進液閥及調節閥開關靈活并保證整個系統密封性良好。同時要注意整個系統不能有雜物堵塞。

  10、 該系列產品可并聯使用。
